横ボーリング工

(更新日:2016年3月22日)

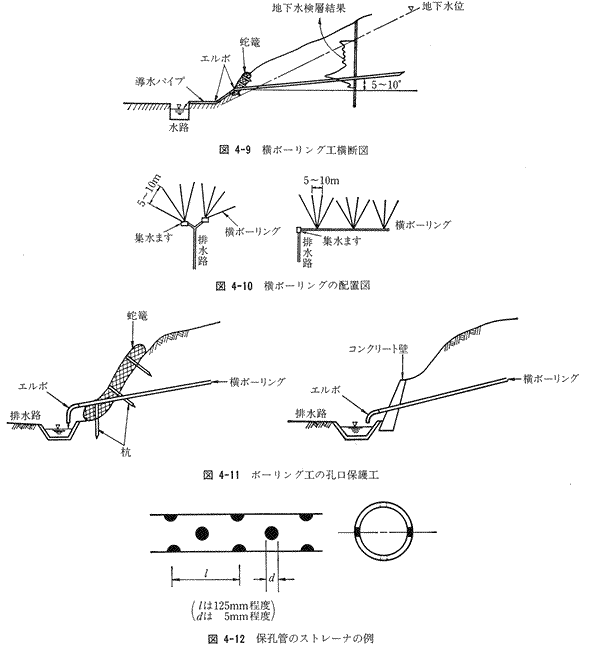

横ボーリング工は,地すべり斜面における地すべり運動の抑制工のひとつであり,地下水を排除することを目的とした横向きのボーリング工である。一般に,口径100mm程度で上向き5~10°の角度でもって地すべり土塊を削孔し,孔開きの塩化ビニール管を挿入し,排水させる。

横ボーリング工は通常,浅層地下水の集中している部分に設けるものとし,ボーリング先端での間隔が5~10mとなるよう放射状に設計する。集水した水は,集水桝や排水路を通じて速やかに地すべり地域外に排水するものとする。



横ボーリングにて地下水が下がると,すべり面に働く間隙水圧や地すべり土塊の含水比が低下する。(地すべりの抑止力を減少させることができる。)





参考文献

・社団法人日本河川協会編:改訂新版 建設省河川砂防技術基準(案)同解説 設計編[Ⅱ],pp46~47
