Q.17 基礎地盤の沈下における対応策
（更新日：2008年4月14日）
基礎地盤の沈下について，テールアルメのマニュアルＰ．１０７に「・・・基礎地盤の不同沈下によってスキンが変状を示すことがないとみなされる限界は，表４－１６の・・・」これらの表４－１６の許容変形量についての説明と対応策について教えてください。
A.17
マニュアルに書かれている許容変形量tanθ＝１．５／１００（ｒａｄ）とは，延長１００ｍに対して１．５ｍの不同沈下量のことです。これは，テールアルメの壁面材が変状を示すことがないとみなされる限界値です。
tanθ＝tan（１．５／１００）＝０．０１５００１１２５
しかしながら，不同沈下量を設計段階で予測するのは困難であるため，ある程度の沈下が予想される場合は以下の事項について対応策を施すことが必要である。

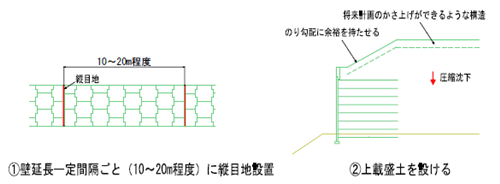

- 予期される沈下量が大きい場合，目地間隔を１０～２０ｍで設置する。
- 将来盛土の嵩上げができるように，壁高や上載盛土ののり面勾配に余裕を持たせる。
- 残留沈下量を少なくするため，天端工，舗装する時期をずらすように考慮する。
なお，旧日本道路公団のテールアルメにおいて，２／１００程度の不同沈下が計測されたが，テールアルメ盛土体に損傷はなかった事例が報告されている。
図-1 基礎地盤の沈下における対応策
