Q.39 仮想的な擁壁としての検討（外的安定検討）
（更新日：2015年9月15日）
補強材が敷設されている範囲を仮想的な擁壁と考えた場合の検討方法について教えてください。
A.39
補強土壁の外的安定検討では，補強材を敷設することで一体化された補強領域を仮想的な擁壁とみなし，これに作用する外力に対して，滑動・転倒・支持力に対する安定性を検討するのが一般的となっている。
これらの検討では，仮想的な擁壁の背面（仮想背面）の位置，そこに作用する土圧力（背面土圧力）の大きさ，仮想的な擁壁の底面に作用する鉛直荷重の大きさなどが安定性に影響する。
2014年の補強土壁主要3工法の設計・施工マニュアル改訂以前は，工法毎に外的安定検討法が大きく異なっていたが，2014年の改訂後は主要3工法の外的安定検討は同じになった。
仮想背面と仮想背面における壁面摩擦角及び地盤反力度についての規定を以下に示します。
- 仮想背面は，各補強材の後端を結んだ直線とし，折れ線となる場合は全ての補強材を横切る直線を設定する。
- 補強領域と背面の盛土材料との境界である仮想背面における壁面摩擦角δは，常時及び地震時ともδ＝φ（盛土材のせん断抵抗角）としてよい。

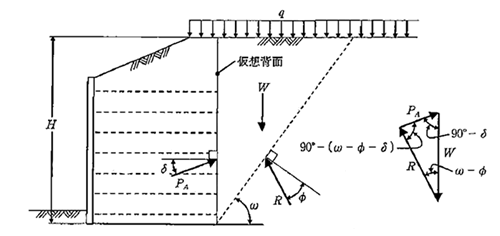

図－１ 補強土壁における外的安定検討図
- 仮想的な擁壁の基礎地盤面に作用する鉛直地盤反力度は，仮想的な擁壁の自重，仮想背面に作用する常時または地震時の土圧合力の鉛直成分および載荷重等の鉛直成分が，補強領域の底面に均等に作用するものとして求める。

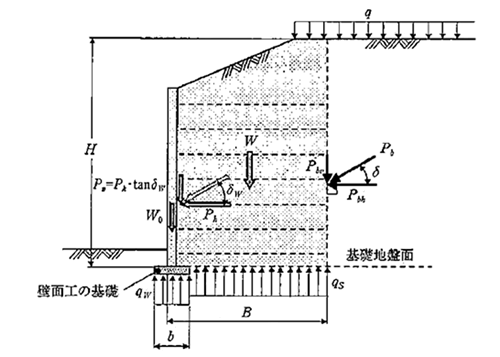

図－２ 補強領域に作用する地盤反力度の考え方
外的安定検討の具体的な設計法については，設計・施工マニュアルを参照してください。
