形状情報の詳細度（Level Of Detail：LOD）
（更新日：2024年3月25日）
1） 詳細度とは
BIM/CIM モデルをどこまで詳細に作成するかを示したもの。詳細度には形状情報の詳細度（Level Of Detail：LOD）、属性情報の詳細度（Level Of Information：LOI）などがある。ここでは、形状情報の詳細度（Level Of Detail：LOD）について解説する。
2） 形状情報の詳細度（Level Of Detail：LOD）
オブジェクトモデルの詳細度のこと。オブジェクト自体の再現の有無及びディテールの再現度を示す。3次元モデル成果物作成要領（案）（国土交通省、R4.3）では、3次元モデル成果物の形状情報の詳細度は300を基本としている。ただし、過密鉄筋となる箇所等について設計照査を行う場合は、該当部分の鉄筋等を3次元モデル化（形状情報の詳細度400）し、干渉・位置等を元に施工可否を確認する。また、設計照査にて使用した3次元モデルは、要求事項モデルとして納品する。
同要領に準拠して実施される概略設計及び予備設計で適用する形状情報の詳細度は、200程度を基本とする。

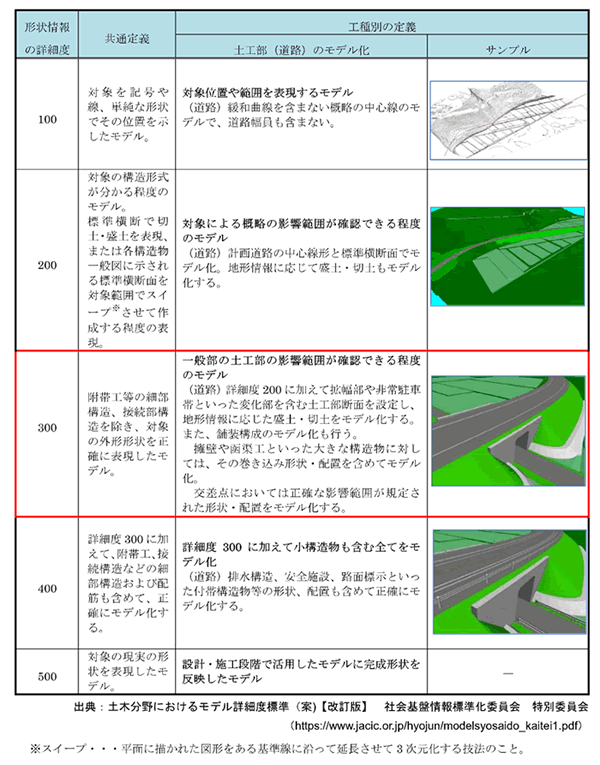

表１ 道路土工構造物の形状情報の詳細度（参考）
参考文献
・国土交通省：BIM/CIM 活用ガイドライン（案）, 令和4年3月
・国土交通省：3次元モデル成果物作成要領（案）, 令和4年3月
