平板載荷試験
（更新日：2012年5月2日）

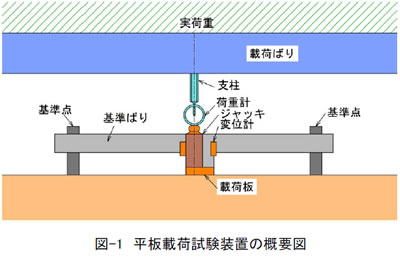

基礎地盤強度（極限支持力等）を確認するために平板載荷試験を行う場合が多い。平板載荷試験は，実際に構造物が載る地盤に直接，荷重をかけて調査を行います。地盤強度は，試験地盤面に対し剛性の強い載荷板を設置して段階的に荷重を載荷して載荷荷重と地盤の沈下量から地盤の極限支持力や地盤反力係数などを求めます。荷重を載荷する際の実荷重としては，現場の状況に応じて鉄板やバックホウなどを使用します（図-1参照）。

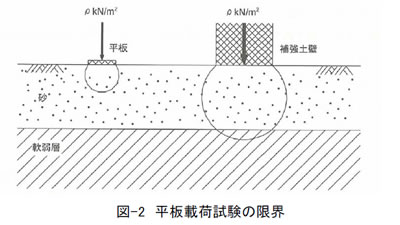

試験により得られる地盤情報は，載荷寸法の1.5～2.0倍程度の深さ（一般に直径30cmの載荷版を使用する場合，45～60cmの深さ）までであるため，支持層下に軟弱層が堆積する場合は注意が必要です。調査前には土層構成を把握し，試験位置を選定する必要があります（図-2参照）。
