補強土壁の水辺への適用

（更新日：2018年9月6日）

道路土工 擁壁工指針（平成24年度版）では，「補強土壁を流水中に設けると流木等による壁面材の損壊や揚圧力による補強材の引抜け・盛土材の吸出し，基礎の洗掘等を受け，致命的な変状を引き起こすことがあるため，河川等の流水の影響を受ける箇所では，原則として適用しない」と記述している。補強土壁を水辺に適用した際の問題点と対応を以下にまとめる。

＜水辺適用時の問題点＞

補強土壁が長期にわたって浸水したり，水位変動の影響を受ける場合，次の問題点が挙げられる。

• 有効応力の減少。
• 土の湿潤による盛土材の引抜き抵抗力の低下。
• 鋼材の補強材の腐食。
• 壁前面と補強領域内の水頭差により残留水圧が壁面に作用し，盛土材の吸出しや基礎の洗掘が生じる。

＜水辺適用時の対応＞

補強土壁を，貯水池や調製池等の一定の水位を有する水面に直接接する水辺に適用する場合，次の対応例がある。

• 壁前面と補強領域内に水頭差が生じないよう，水面以下の盛土部分に砕石等の排水性のよい材料を用いる。
  さらに，水面以下の盛土部分の上面に，吸出し防止材を敷設する。
• 鋼材の補強材の場合，腐食の検討を行う。
• 壁面基礎は岩着させるか，十分に深い根入れを確保する。

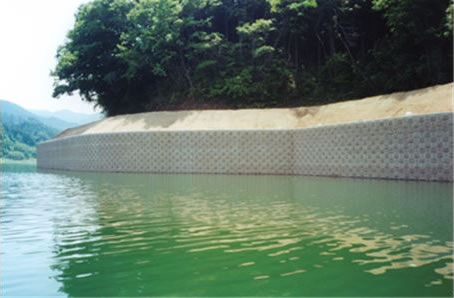

図-1　水辺補強土壁

前述のように，道路土工 擁壁工指針（平成24年度版）は「河川等の流水の影響を受ける箇所では，原則として適用しない」と記述しているが，実際の現場では，流木等の水衝物の衝撃に耐えるようコンクリート壁面材を35cm程度と分厚くした製品にて対応している例もある。

参考文献

• 社団法人 日本道路協会：道路土工 擁壁工指針(平成24年度版)，p233，20012.7
• 一財：多数アンカー式補強土壁工法　設計･施工マニュアル 第4版，pp179-181，2014.8
• 一財：補強土(テールアルメ)壁工法設計･施工マニュアル 第4回改訂版，pp208-211，2014.8
• 一財：アデムウォール(補強土壁)工法設計･施工マニュアル，pp149-150，2013.12
