液状化
（更新日：2013年8月19日）
液状化とは，地震動の作用による間隙水圧の急激な上昇により，飽和した砂質土層がせん断強度を失い，土の構造に破壊が生じることをいう。液状化が生じると建物が倒壊したり，比重の大きな構造物は沈下し，比重の小さな構造物（マンホールや下水管など）は浮き上がることがある。

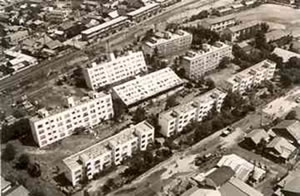

 写真-1 新潟地震での液状化による倒壊 |

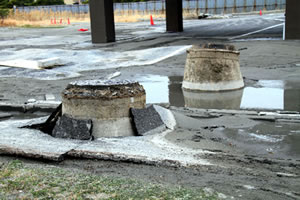

 写真-2 液状化によるマンホールの浮き上がり |
地震動の作用により地盤が液状化するか否かは，液状化抵抗率（FL)により判定され，次式により求まる。
FL＝R／L
| ここに， | FL：液状化に対する抵抗率 |
| R：動的せん断強度 | |
| L：地震時せん断応力比 | |
| 完全液状化層 … FL≦1.0 （液状化が発生する層） | |
| 準液状化層 … 1.0＜FL≦1.3 （液状化に対する抵抗率は1.0を超えるが，液状化の恐れがある層） | |
| 非液状化層 … FL＞1.3 （液状化が発生しないか，ほとんど発生しない層） |
ここで，以下の3つの条件すべてに該当する原則として沖積層の飽和砂質土層は，地震時に液状化の可能性があるため，液状化の判定を行う必要がある。
- 地下水位が現地盤面から10m以内にあり，かつ現地盤面から20m以内の深さに存在する飽和土層。
- 細粒分含有量Fcが35%以下の土層，またはFcが35%を超えても塑性指数Ipが15以下の土層。
- 平均粒径D50が10mm以下で，かつ10%粒径D10が1mm以下である土層。
