掘削置換工法
（更新日：2021年3月1日）
(1) 掘削置換工法とは
掘削置換工法とは，軟弱層の全面あるいは一部を掘削し，良質土で置換えすることで，全沈下量の低減，安定の確保，変形対策および液状化防止を目的として施工される。
(2) 適用
掘削置換工法は軟弱層が比較的浅く，必要な置換土が容易に得られ，かつ短期間に軟弱層を処理しようとする場合に適する。掘削置換箇所は目的により異なり，沈下対策の場合は主として道路面下の軟弱層が対象となり，安定対策の場合は盛土のり面下の軟弱層が対象となる。
一般に置換材としては，水浸によってもせん断強度が低下しにくい粗粒土を用いる。なお，排水して施工する場合には，必ずしも粗粒土でなくてもよいが，十分な締固めを行う必要がある。
(3) 種類
掘削置換工法は，軟弱層の分布形態と掘削箇所の関係より，以下に分けられる。
① 全面掘削置換工法
盛土敷全幅に渡って軟弱層の対策を必要としない土層まで掘削し，良質土で置換する工法。軟弱層が3m以下と浅く，かつ盛土を短期的に完成させようとする場合に適する。
② 部分掘削置換工法
擁壁やカルバートの構造物の基礎面下のみを部分的に掘削置換する工法。
軟弱地盤は一般に表層が最も軟弱であり，安定の確保や沈下量を大幅に減少させるため，表層の部分のみを掘削置換する方法も用いられている。
(4) 施工
軟弱地盤では地下水が高く，しかも地表の支持力が小さいので，掘削運搬機械を直接現場に搬入することは極めて困難である。したがって，掘削にはバックホウ，ドラグライン，クラムシェル等の機械を用いるのが一般的であり，サンドポンプなどの浚渫機械を用いることもある。

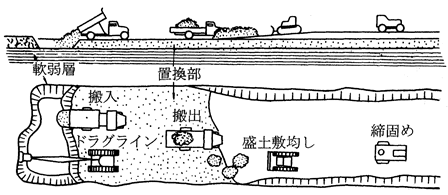

掘削にドラグラインを用いて掘削土の搬出，良質材の搬入，盛土の敷均しおよび締固めを行っている例を図－1に示す。
図－1 掘削置換工法の施工例
参考文献
- 社団法人 日本道路協会：道路土工 軟弱地盤対策工指針(平成24年度版)，pp326～328，2012.7
