浮上がりの検討
（更新日：2013年9月18日）
擁壁の安定検討において，躯体の重量が水よりもはるかに重い構造物の場合は不要であるが，軽量材を用いた擁壁や，躯体が浮力の影響を受けやすいU型擁壁などにおいては浮上がりの検討を行う必要がある。
浮上がりの安全率Fsは次式により算出する。

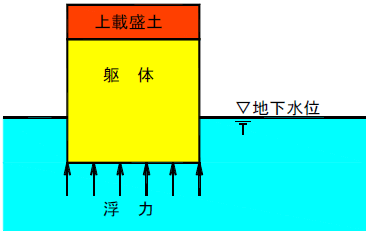

図-1 浮上がりの検討モデル
主な工法の浮上がりに対する必要安全率を表-1に示す。なお，特に軽量盛土工法における浮き上がりに対する必要安全率は，上載盛土の重量により安定を満たしていることが多い。よって，躯体の施工中（上載盛土の施工前）や，完成後に上載盛土を撤去する場合には，擁壁が浮力の影響を受けないよう注意が必要である。
表-1 浮き上がりに対する必要安全率
| 工法名 | 浮上がりの安全率 | 躯体の単位体積重量 | 出展 |
| Ｕ型擁壁 | 常時 Fs≧1.1 | γ=24.5(kN/m3) （鉄筋コンクリート） |
社団法人日本道路協会 道路土工擁壁工指針（平成24年度版）, p192, 2012.7 |
| 軽量盛土工法： EPS工法 |
常時水位 Fs≧1.3 異常水位 Fs≧1.1 （注１） |
γ=0.2～0.35(kN/m3) （発泡スチロール） |
発泡スチロール土木工法開発機構(EDO)： EPS工法設計・施工基準書（案）, p40・p52, 2007.10 |
| 軽量盛土工法： 発泡ウレタン工法 |
常時 Fs≧1.2 | γ=0.35～0.40(kN/m3) （発泡ウレタン） |
財団法人土木研究センター： 現場発泡ウレタン超軽量盛土工法 設計・施工マニュアル, p49, 2008.4 |
| 軽量盛土工法： FCB工法 |
常時 Fs≧1.2 | γ=5.1～11.5(kN/m3) （気泡混合軽量土） |
東日本高速道路（株）他： FCB工法設計・施工要領, p11, 2007.1 |
| 軽量盛土材： スーパーソル |
常時 Fs≧1.2 | γ=4.5(kN/m3) （ガラス瓶リサイクル材） |
財団法人土木研究センター： 土木系材料技術・技術審査証明報告書 「スーパーソル」, 付-31, 1999.8 |
（注１）：異常水位時とは，短時間に集中豪雨などによって生じる内水氾濫などを指す。
