軽量盛土(EDO-EPS)工法 コンクリート床版
（更新日：2024年8月6日）
(1) コンクリート床版とは
コンクリート床版は、図1のように積み重ねたEDO-EPSブロックの中間部(おおむね高さ3mごと)および上端面に設置する。前者を中間コンクリート床版、後者を上部コンクリート床版と呼ぶ。
(2) 設置目的
コンクリート床版の設置目的は以下のとおりである。
- 交通荷重や上載荷重を均等に分散させる。
- EDO-EPSブロックの設置時に発生した不陸を修正し、全体を押えてなじませる。
- 個々のEDO-EPSブロックを一定の高さ(おおむね3m)ごとに一体化する。
- EDO-EPSブロック設置後の浮き上がり防止荷重の一部とする。
- EDO-EPSブロックにとって有害な物質の浸透を防止する。
- 壁体支柱を接続する振止めアンカー、ならびに水平力抑止工(グラウンドアンカーなど)の固定箇所とする。
- 路盤材などのまき出し基盤とする。

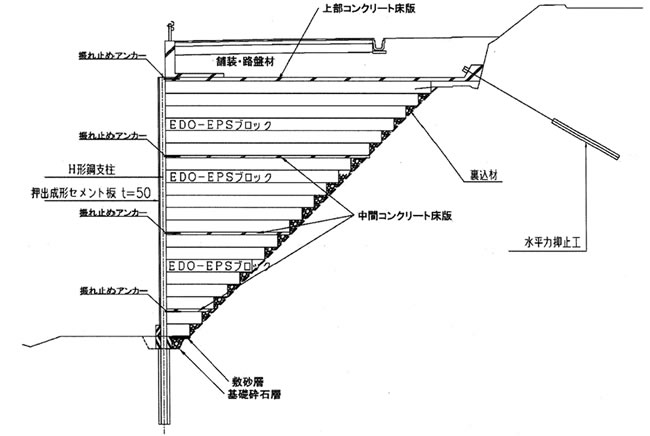

図1 コンクリート床版の配置模式図
(3) コンクリート床版の構造
コンクリート床版構造の目安を表1に、壁体構造を伴う場合の配筋概要を図2にそれぞれ示す。コンクリート床版の目地間隔は、各発注機関の基準値を参考に設計するが、特に基準が定められていない場合は20m以内としてよい。
なお、コンクリート床版の養生期間を短縮する必要がある場合は、早強セメントコンクリートなどを用いるとよい。
表1 コンクリート床版構造の目安
| 設計条件 | コンクリート床版の仕様 |
|---|---|
| 壁体構造を伴わない場合 (被覆土で保護する場合など) |
厚さ t=10cm σck=18N/mm2以上 配筋：溶接金網 Φ6mm @150×150 |
| 壁体構造を伴う場合 (支柱と接続する場合) |
厚さ t=15cm(または17cm※1) σck=24N/mm2以上 配筋：D13 @150×150※2 |
※1：上部床版自体を水平力抑止工とする場合(上部床版を地山側へ延長し、床版と地山との摩擦抵抗を抑止力とする場合)。
※2：床版の下面側に道路横断方向の鉄筋を配置すること。

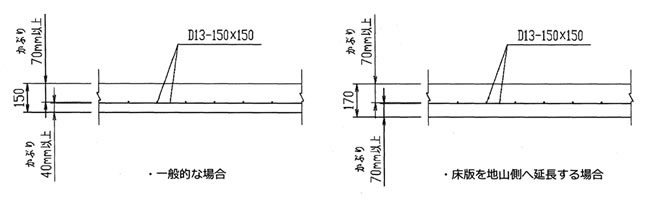

図2 コンクリート床版の配筋概要(壁体構造を伴う場合)
参考文献
・発泡スチロール土木工法開発機構：EDO-EPS工法設計・施工基準書，pp46-47，2019年 5月
