気泡混合軽量土（FCB）工法の敷網材
（更新日：2024年11月29日）
(1) 気泡混合軽量土（FCB）工法の敷網材
① 設置目的
敷網材は、FCBのひび割れ抑制のために設置する。
② 材料
敷網材は、JIS G 3551(Φ3.2×100×100mm)にJIS H 8641 HDZ35相当の防錆処理したものを標準とする。
(2) 設置位置
① 上部に設置する敷網材
FCB上面から0.5mと1.0m程度の下方位置に全幅2段設置することを標準とする。
② 下部に設置する敷網材
FCB底面より0.5mと1.0m程度の上方位置に全幅2段設置することを標準とする。
③ 中間部に設置する敷網材
高さ5mを超えない程度に全幅1段設置し、その近傍に1.0m程度の間隔でさらに全幅1段設置することを標準とする。
地山に段切り部がある場合には、この近傍(1.0m程度の間隔に全幅2段)に設置する。
④ 重ね合わせ
敷網材は、前面に設置することを原則とする。また、敷網材の重ね合わせは0.3m程度を原則とする。
この場合、上下2段の重ね合わせ位置は同一とならないように0.5m以上離すことを標準とする。

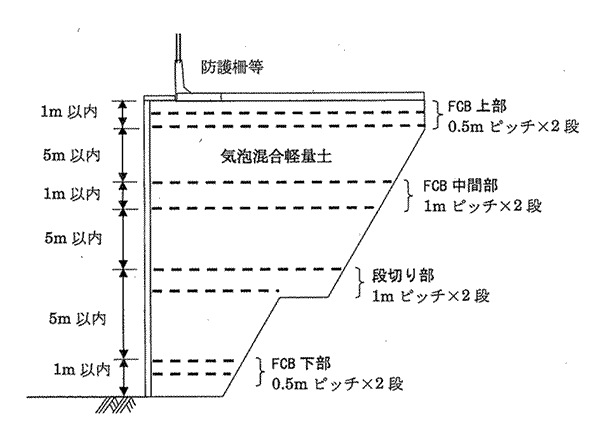

図-1 敷網材設置模式図

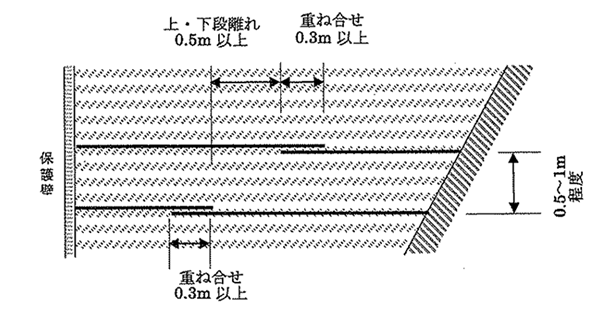

図-2 重ね合わせの模式図
参考文献
・東中西高速道路株式会社：FCB工法設計・施工要領，pp37-38，平成19年 1月
