軽量材を用いた擁壁
（更新日：2020年6月9日）
軽量材を用いた擁壁とは，裏込め材料に自立性や自硬性を有する軽量材を用いて土圧の軽減を図ることで壁面材を簡略化し，この壁面材と軽量材が一体で擁壁としての機能を発揮するものをいう。
(1) 軽量材を用いた擁壁の例
(a) 裏込め材料に自立性を有する軽量材 … 発泡スチロールブロック(EPS)等
 写真1-1 発泡スチロールブロック(EPS) |
 写真1-2 壁面材一体型EPS工法 |
(b) 裏込め材料に自硬性を有する材料 … 気泡混合軽量土(FCB)等（流動性のある材料を打設後，硬化する。）
 写真2-1 気泡混合軽量土(FCB) |
 写真2-2 FCB工法（コンポジット壁面材） |
(2) 軽量材を用いた擁壁の特徴
軽量材を用いた擁壁の特徴を以下に示す。
- ① 自立性のある軽量材を用いることにより，作用土圧が軽減でき，壁面材を簡略化できる。
- ② 基礎地盤に作用する荷重が少なくなることで，斜面地盤等でのすべりの誘発や，地盤沈下を低減できる。
- ③ 一般的なコンクリート擁壁等と比べて底版幅を狭くできるため，地形の改変を最小限に抑えることができる。

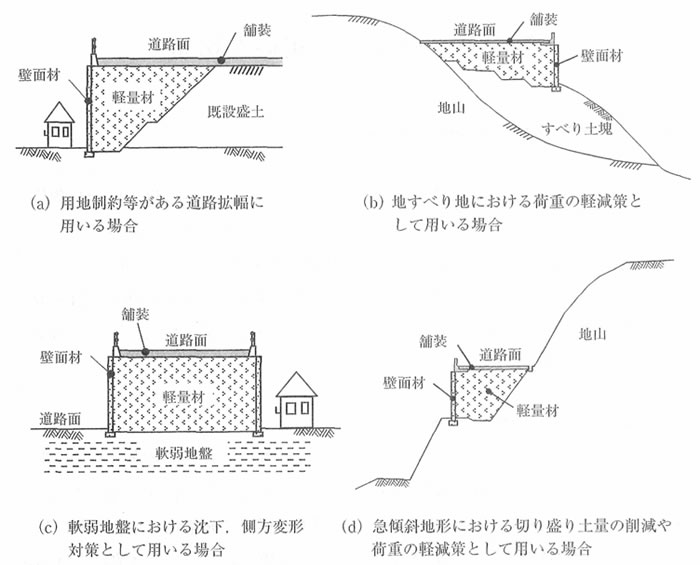

これらの特徴を活かした，軽量材を用いた擁壁の適用例を図－1に示す。
図－1 軽量材を用いた擁壁の適用例
なお，軽量材のうち，自立性や自硬性を有せず一般の土砂材料と同様の取扱いとなる材料には，スーパーソル，水砕スラグ，石炭灰（クリンカアッシュ）等がある。中でも，スーパーソルは最も軽量な材料である。「関連用語解説＞軽量盛土」にて，これらの材料を解説しているので合わせてご確認ください。
参考文献
・社団法人 日本道路協会：道路土工 擁壁工指針(平成24年度版)，pp283-286，20012.7
