補強材設置工（切土補強土工）
（更新日：2014年10月21日）
（切土補強土工における補強材設置工の解説）
切土補強工（鉄筋挿入工）における補強材設置工は，一般的に削孔工・注入工・芯材挿入工で構成され､工法や対象地盤・施工条件等により施工手順が異なる。補強材設置工には，主に以下の方式がある。
表-1 補強材設置工
 先行削孔方式 |
ネイリング工法やマイクロパイリング工法で最も一般的に行われている方式。 削孔機により削孔した後，孔内に注入材を注入し芯材を挿入するもの。 削孔方法は，オーガー削孔型・ロッド削孔型・ケーシング削孔型がある。 |
 自穿孔方式 |
大型機械や十分な足場の設置が困難な場合，湧水がある場合，亀裂や孔荒れ等で孔壁の自立が困難な地山や山砂等へのネイリング工法に適用される方式。 自穿孔ボルトを用いて削孔し，この自穿孔ボルトを地中に残置して芯材とする。 |
 削孔同時注入方式 |
主に孔壁の自立が困難な場合でのネイリング工法で行われている方式。 専用のロッドを用いて，注入材を注入または噴射しながら削孔する。 |
 機械撹拌方式 |
ダウアリングで行われている方式で，機械撹拌混合機により定着体を造成し，芯材を挿入するもの。 |

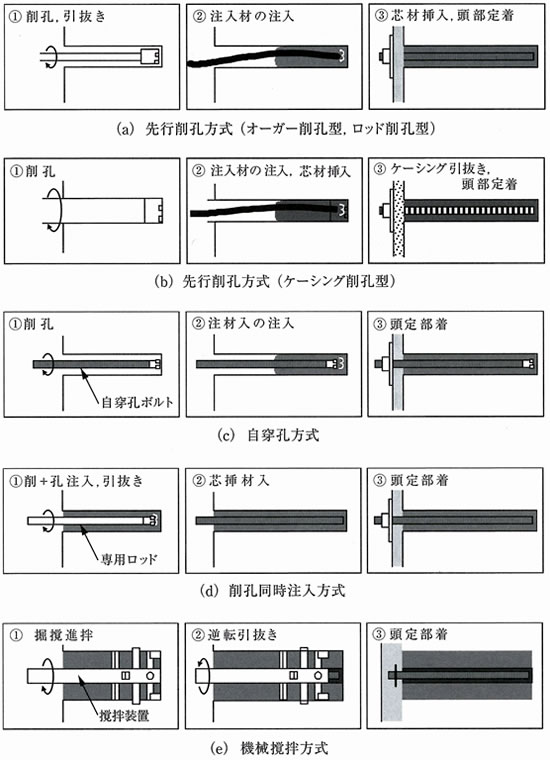

 図-1 各補強材設置方式の概要 |
