設計アンカー力

（更新日：2019年3月25日）

1.設計アンカー力

1本当りの設計アンカー力は，アンカーの抑止機構と1本当りのアンカー力の配分方法を十分に考慮し，次式により求めるものとする。

この式では，安定解析断面が代表できる範囲内において，βが一定値であることによって，各アンカーの設計アンカー力が一定となる。したがって，θの値は原則としてアンカー施工範囲の平均的なすべり面勾配を用いるようにし，のり面方向においてのり面勾配が変化するときでもαの値は一定とすることが望ましい。

また，地形や施工上の理由によりアンカーの段数や間隔が一定とならない場合（千鳥配置など）には，N，Bの値は一定の範囲の平均値を用いてもよい。

なお，地すべりなどが大きく安定解析断面が複数ある場合や，βの値が大きく異なる場合などには，上式をもとに別途検討する必要がある。

２.許容アンカー力

許容アンカー力(Ta)は，次の①～③値の最も小さい値とし，設計アンカー力以上となるようアンカー規格を決定する。

　　① アンカーの許容引抜き力(Tag)

　　② テンドンの許容引張り力(Tas)

　　③ テンドンの許容拘束力　(Tab)

① アンカーの許容引抜き力(Tag)

アンカーの許容引抜き力(Tag)は，アンカーの極限引抜き力(Tug)の安全率を考慮のうえ決定する。

表－1　アンカーの極限引抜き力(Tag)に対する安全率(Fs)

② テンドンの許容引張り力(Tas)

テンドンの許容引張り力(Tas)は，テンドンの極限引張り力(Tus)およびテンドンの降伏引張り力(Tys)に表－2の低減率を乗じた値のうち小さい値とする。

表－2　テンドンの極限･降伏引張り力に対する低減率

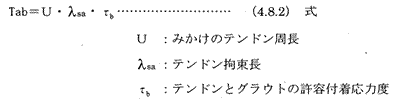

③ テンドンの許容拘束力(Tab)

テンドンの許容拘束力(Tab)は，次式によりもとめるものとする。

参考文献・東日本高速道路㈱他：グラウンドアンカー設計・施工要領，p45･pp63-64，2007.8
