補強土壁工法技術ノート(No.4)
【補強材の種類】
補強土壁工法の主要部材には補強材と壁面材と盛土材がある。
このなかでも土中に敷設する補強材は最も重要な部材である。表―１に現在使用している代表的な補強材と特性を示す。
|
上記の他に鋼製チェーン補強材もあるが施工実績は少ない。
(1) 形状

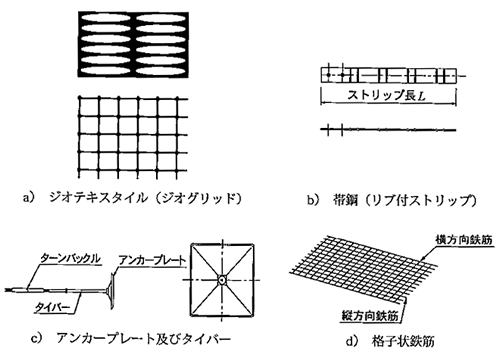

図－1 補強材の形状

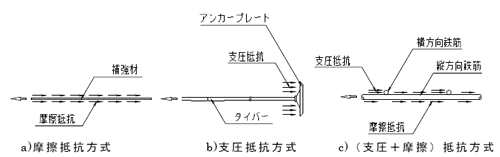

図－2 補強材の補強方式
(2) 定着方式

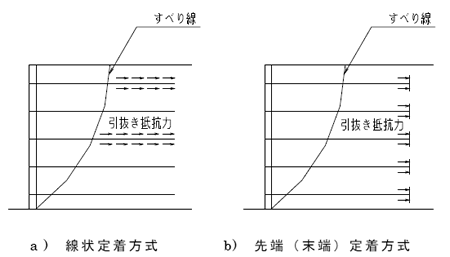

図－3 補強材の定着方式
●線状定着方式
：ある連続した長さで定着する。すべり線より後方の補強材有効長さに比例して引抜き抵抗力は大きくなる。
●先端定着方式
：補強材の先端で定着する。すべり線より後方の補強材有効長さが長くなっても引抜き抵抗力は大きくならない。抵抗力は支圧板の面積に比例する。
