壁面材（ジオテキスタイル補強土壁）の部材の安定性照査

（更新日：2014年3月31日）

平成26年に発行された「ジオテキスタイルを用いた補強土の設計・施工マニュアル　第二回改訂版，2013.12」では，“壁面材の部材の安定性の照査”の項目が追記された。壁面材には鋼製枠やコンクリートパネルなどがあるが，それぞれ次のように検討する。（関連用語：壁面材（種類と特性）も参考にしてください）。

　鋼製枠形式の場合

鋼製枠部材の安定性は，図－1に示すように，主補強材となるジオテキスタイルの間の裏込材が円弧状に抜け出すと仮定し，その土塊重量に対して鋼製枠を構成する部材が安全であることを照査する。

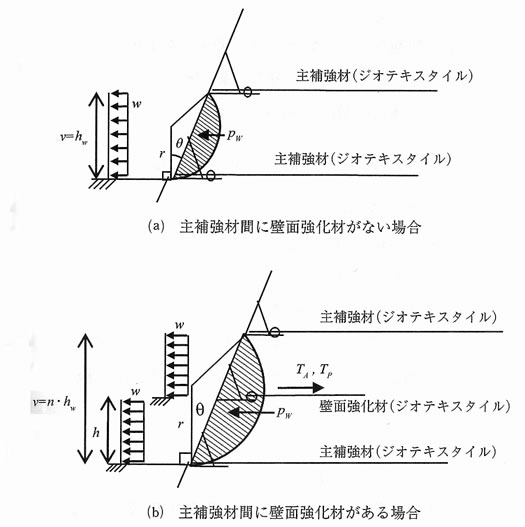

図－1　壁面に作用する荷重

　コンクリートパネル形式の場合

コンクリートパネル部材の安定性は，図－2，図－3に示すように，壁面と補強材の連結部に生じる引張力Ｔを等価な等分布に置き換えてパネルに作用させ，パネルに生じる曲げモーメント及びせん断力を算定し，構成するコンクリートや鉄筋の許容応力度を超えないことを照査する。

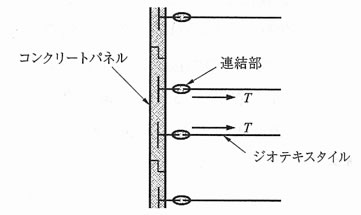

図－2　壁面材と補強材の連結

図－3　壁面材の断面照査の例
