壁面材と補強材の連結部破断
（更新日：2012年9月18日）
コンクリート壁面材を用いた補強土壁工法の場合，壁面材は圧縮変形が発生しないが，盛土材の圧縮沈下により壁面材と補強材との連結部に相対変位が発生する。
盛土材の圧縮沈下が大きい場合には連結部が破断して，壁面材が滑落し盛土材が流出する場合がある。
対策として圧縮沈下の少ない盛土材を使用すると共に，十分な転圧を行うことが必要である。また，壁面材と補強材の連結部が盛土材の圧縮沈下に追随してスライド可能な構造にすることも考えられる。

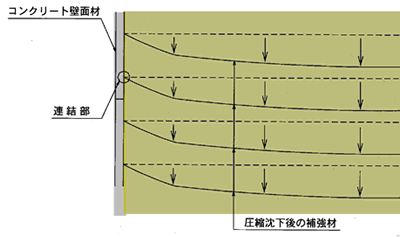

図-1 盛土材圧縮時の連結部の状況

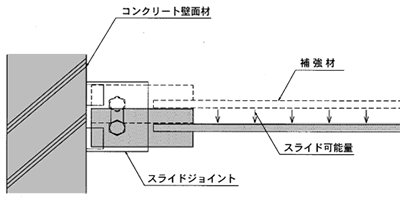

図-2 盛土材の圧縮沈下に追随できる連結部構造例
